Задвижки чугунные

Чугунные задвижки представляют собой фланцевую арматуру, применяемую в средах, неагрессивных к чугунным сплавам. А именно для:
• газа, воздуха;
• пара, воды;
• нефтепродуктов;
• сыпучих сред;
• сточных вод;
• керосина, бензина.

Купить задвижки чугунные можно из серого (СЧ), ковкого (КЧ) или высокопрочного чугуна (ВЧ). А также со специальными свойствами: стойкость к кислотам, высоким температурам, щелочам, антифрикционностью со стороны основных и уплотнительных элементов.

Арматура из серого чугуна имеет улучшенные механические свойства из-за наличия в составе силикокальция, силикоаллюминия. Она прочная, износостойкая, более однородная по составу материала. Элементы из ковкой разновидности металла имеют более высокую пластичность, что позволяет использовать их при высоких давлениях и температурах. Задвижки из ВЧ имеют высокую усталостную прочность, ударную вязкость. Диапазон стоимости для данного оборудования достаточно широк: от 2 тыс. до 3.2 млн. руб.

Сфера применения

Чугунная арматура применяется в сфере ЖКХ, промышленности, сельском хозяйстве. При обустройстве канализаций, линий газоснабжения или пожаротушения, удаления промышленных стоков, паропроводов. Элементы должны эксплуатироваться с защитой от агрессивного влияния внешних факторов ввиду достаточной хрупкости чугуна. Это кручение, растяжение-сжатие, изгиб.

Преимущества

Изделия универсальны, просты при монтаже, управлении, эксплуатации, недороги по стоимости. Срок службы корпуса – до полувека, всей конструкции – до 15 лет. Присоединяются к горизонтальным и вертикальным участкам трубопроводных систем. Особенность применения: доступно только открытое и закрытое положение. Плавное регулирование потока вещества в трубах такими элементами не выполняется. Для осуществления операций с арматурой этого типа нужно достаточно много времени на открытие, закрытие.

Основная классификация

Управление

Задвижки чугунные подразделяются на арматурные элементы с ручным управлением, на котором проход открывается посредством штурвала или маховика за счет выдвижного или невыдвижного шпинделя. Выдвижной шпиндель движется винтовым или поступательным образом. Невыдвижной – вращательным способом, конструкция применяется в ограниченных пространствах. Стандартный материал для шпинделей – это сталь. Для шпиндельных втулок – бронза или латунь. Задвижки с электроприводом имеют дистанционное управление. Редуктор при этом может быть:
1. конический;
2. червячный;
3. планетарный;
4. цилиндрический.

Затворная часть

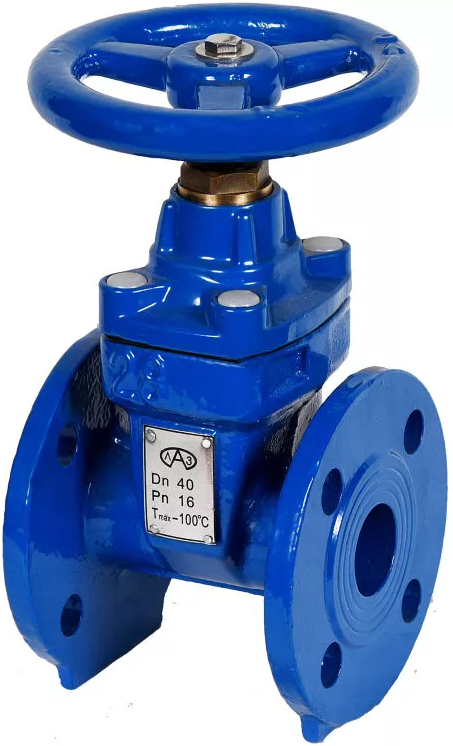

По типу затворной части выделяют параллельные, клиновые варианты. Параллельные – это одно- двухдисковые, шиберные. Двухдисковые артикулы имеют повышенную герметичность. Параллельная конструкция дает меньшее изнашивание уплотнительных колец. Клиновые выполняются с двухдисковым составным, упругим, обрезиненным или цельным жестким клином. Последний крепится на шпинделе. Обрезиненные варианты обеспечивают большую герметичность, более удобны в эксплуатации за счет плавности работы и меньших прилагаемых усилий.

Особенности проходной части

Используются преимущественно полнопроходные варианты с диаметром условного прохода от 4 см до 120 см. В них номинальный диаметр у трубопровода равен диаметру у седла чугунной задвижки. Существуют неполнопроходные артикулы. Здесь проходная часть меньше диаметра трубопроводной системы.

Диапазон давления

От 1 до 25 атмосфер.

Монтаж к трубопроводам

Чугунные задвижки монтируются посредством фланцевых, межфланцевых элементов.

Покрытие

Эпоксидно-порошковое (красочное) покрытие увеличивает срок службы, повышает эстетичность изделия. Доступны синие, красные, темно-серые варианты дизайна.
